在光伏系統、移動電信基站、直流屏等電力監控中通常需要測量系統中的用電量，充電量和放電量等，更需要連接電腦，實現在電腦中讀出。蘇州昌辰WHA-96BDE多功能直流電能表可滿足此需求，可以同時測量直流電路上的電流、電壓、功率、正反向電能，更可選配RS485通信接口，通過標準的Modbus-RTU協議，與各種組態系統兼容，從而把前端采集到的直流電參量實時傳 送給系統數據中心。

WHA-96BDE多功能直流電能表的接線方式如下：

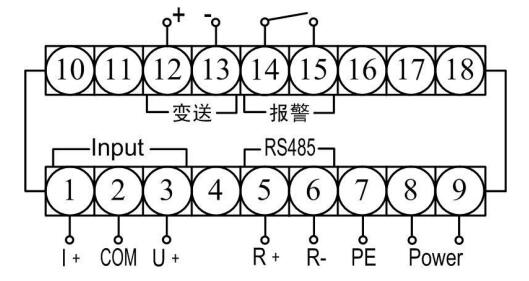

典型接線一：測量顯示電壓、電流、功率和正反向電能， 選配一路 RS485+一路變送輸出+一組報警輸出，接線如圖一。

圖一

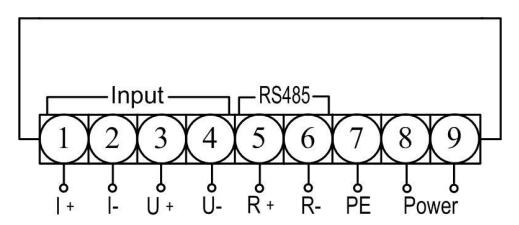

典型接線二：測量顯示電壓、電流、功率和正反向電能， 選配一路 RS485 輸出，電壓、電流輸入端相互隔離，接線如圖二。

圖二

WHA-96BDE多功能直流電能表的電流電壓輸入端幾種典型接線如下：

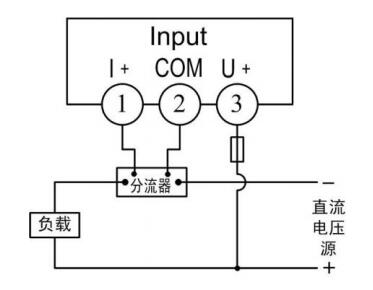

方案一：電流＞10A，通過分流器接入，電壓＜1000V，直接接入，接線如圖三；
注：分流器需串在負載和直流電壓源的負極端，若現場只能串在正極端，訂貨時需特殊說明。

圖三

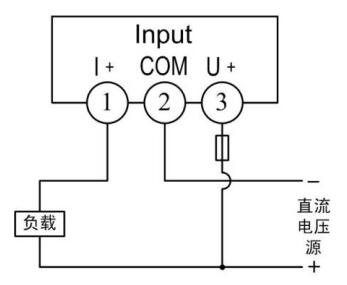

方案二：電流≤10A，直接接入，電壓＜1000V，直接接入，接線如圖四；

圖四

方案三：電流＞10A，通過霍爾傳感器接入，電壓＜1000V，直接接入 儀表電流、電壓輸入端相互隔離，接線如圖五；

圖五
