自動化儀表是在工業生產過程中，對各項參數進行檢測、顯示、記錄、控制或通訊的儀表，在工業生產中起著至關重要的作用，可以說“沒有自動化儀表，復雜的工業生產就不可能實現”。不同種類的自動化儀表互相連接或與傳感器等其他設備相連，配合形成保障生產的環路。

那么我們今天就來說說接線時的電線電纜選擇。

一、電線電纜型號的選擇

選用電線電纜時，要考慮用途，敷設條件及安全性等。根據用途的不同，有電力電纜、架空絕緣電纜、控制電纜等；根據敷設條件的不同，有一般塑料絕緣電纜、鋼帶鎧裝電纜、鋼絲鎧裝電纜、防腐電纜等；根據安全性要求，有阻燃電纜、無鹵阻燃電纜、耐火電纜等。

二、電線電纜規格的選擇

確定電線電纜的使用規格(導體截面)時，應考慮發熱，電壓損失，經濟電流密度，機械強度等條件。根據經驗，低壓動力線因其負荷電流較大，故一般先按發熱條件選擇截面，然后驗算其電壓損失和機械強度；低壓照明線因其對電壓水平要求較高，可先按允許電壓損失條件選擇截面，再驗算發熱條件和機械強度。對高壓線路，則先按經濟電流密度選擇截面，然后驗算其發熱條件和允許電壓損失;而高壓架空線路，還應驗算其機械強度。若用戶沒有經驗，則應征詢有關專業單位或人士的意見。

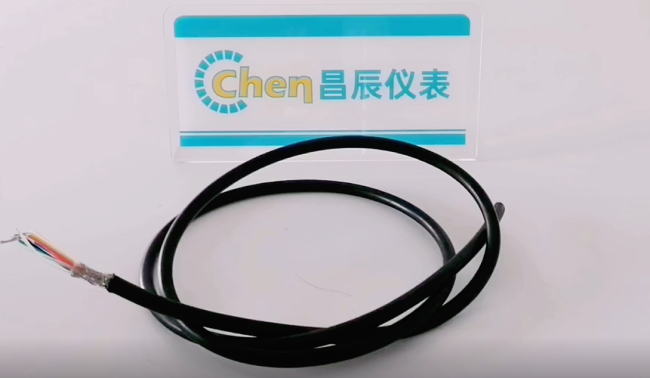

對于4-20mA，0-10V這種模擬量信號或RS232、RS485、CAN這類通訊信號，電纜的粗細影響比較小，可以優先選擇帶屏蔽層的線，比如屏蔽雙絞線，能有效減少現場干擾帶來的影響。需要注意的是，屏蔽層需單點接地，不能兩頭都接地哦。

以上是小編淺談的一些個人經驗，如有不當之處，還請大家指正，感謝！
