FPW有功功率變送器，F(xiàn)PW301是三相四線有功功率變送器，功率變送器是將電力系統里的有功功率，有功無功組合，經隔離變送成線性輸出的模擬信號。

FPW301有鐵殼或塑殼這兩種可供選擇。

一、鐵殼FPW301

測量：?jiǎn)蜗喽€，三相三線，三相四線

編輯搜圖

FPW有功功率變送器的技術條件

引用標準：GB/T 13850-1998（IEC688-1992）

長期穩定度：≤±0.2%/年，無累計誤差

溫度影響：≤100ppm/℃

響應時間：＜400ms

輸出紋波：＜0.4% (峰-峰值)

輸入功耗：電流＜0.2VA，電壓＜0.1VA

工作頻率：標稱頻率±10%

輸出負載：電流輸出 額定10V壓降 最大15V壓降（可選）電壓輸出 額定 2mA 最大 5mA輸出

輸出負載影響：＜0.1% （額定負載范圍內）

輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒，電壓最大2倍連續

電壓試驗：輸入/輸出/電源與外殼之間 2kV AC 1min   IEC688

沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

校正幅度：滿度最小±3%，零點最小±1%

磁場影響：0.4kA/m 磁場強度變化＜0.05%

工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

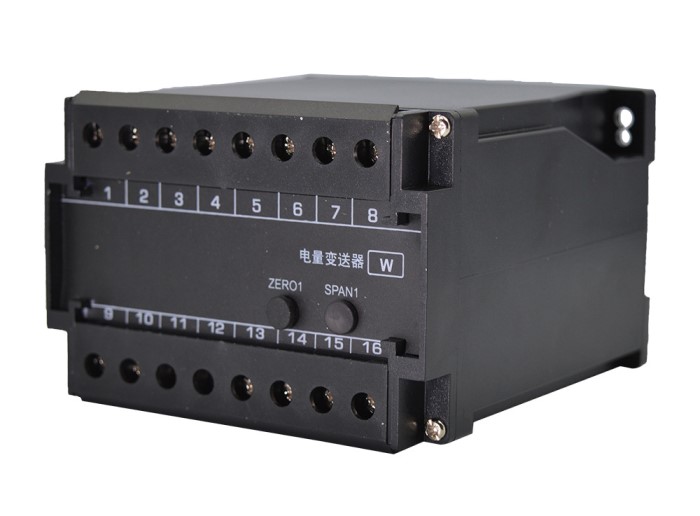

二、塑殼FPW301

測量：?jiǎn)蜗喽€,三相三線,三相四線

輸入范圍：電流5Aac,1Aac;電壓150Vac,600Vac

精度：±0.2%RO

輸出：4~20mAdc，0~10Vdc等模擬量信號

電源：AC220V±10%或AC/DC85~265V或DC24V

編輯搜圖

執行標準:GB/T13850-1998，IEC688:1992

精度:±0.2%F.S，±0.5%F.S

功耗:≤5VA

年變化率:≤0.2%

絕緣強度:輸入、輸出、電源之間2000VAC/1min

絕緣電阻:≥100MΩ (DC500V)

沖擊電壓:5KV(峰值)，1.2/50Sμs

響應時間:≤350mS

輸入范圍:ACO~5A，ACO~500V，50/60Hz

吸收功率:0.2VA/5A(每路)，0.5VA/220V(每路)

過載能力:電流2倍連續，30倍1S，電壓2倍連續

輸出負載:電壓輸出≥2KΩ

電流輸出≤500Ω

工作溫度:-10~50℃

存儲溫度:-40~70℃

相對濕度:20~90%RH(無凝露)

安裝方式:DIN35mm導軌安裝或M4螺釘固定

外形尺寸: 110mm×75mm×120mm
