單通道儀表選型指南

熱工表泛指用于常用熱工量測量及控制的儀表。常用熱工量一般包括溫度、濕度、壓力、液位、物位及成分等。

單通道熱工表包括5個系列產品，主要的差別在測量精度，測控速度及可選配的功能方面。

● CHK6是通用經濟型。標配2點報警輸出和變送器電源，可選配變送輸出。滿足精度要求為0.5級的顯示、報警和變送的應用。

● CHT系列是標準型，精度等級為0.2級，滿足絕大部分的應用要求。

● CHW系列是標準型，與CHT不同之處在于輸入信號為萬能輸入,可通過設置選擇。

● CHEW系列是高精度兼快速測控型。

● CHK系列是增強型，可選配1點外部開關量輸入。

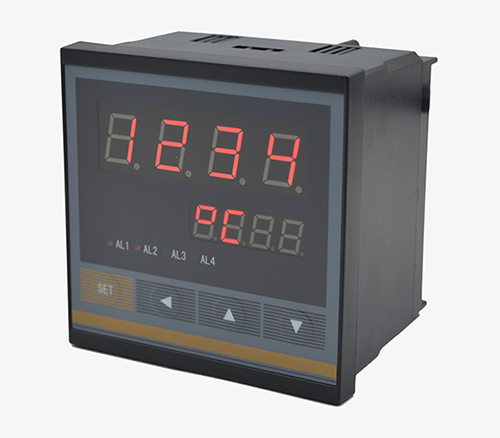

CHW萬能輸入型數顯表的基本性能

■0.2級精度，測控速度每秒10次。顯示范圍-1999~9999.

■雙四位數碼管顯示（主顯示+第二顯示）,其中第二顯示可供顯示工程量單位等信息。

■萬能輸入，通過設置選擇。

■可選配1-4點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限，偏差絕對值五種基本報警方式和與五種基本報警方式對應的五種待機報警方式。(待機報警方式：指儀表通電時即處于報警區域也不報警，當測量值進入不報警區域后建立待機條件，此后正常報警)

■10段折線修正功能

■峰值、谷值獲取功能

■可選配通訊、變送和24V外供功能。

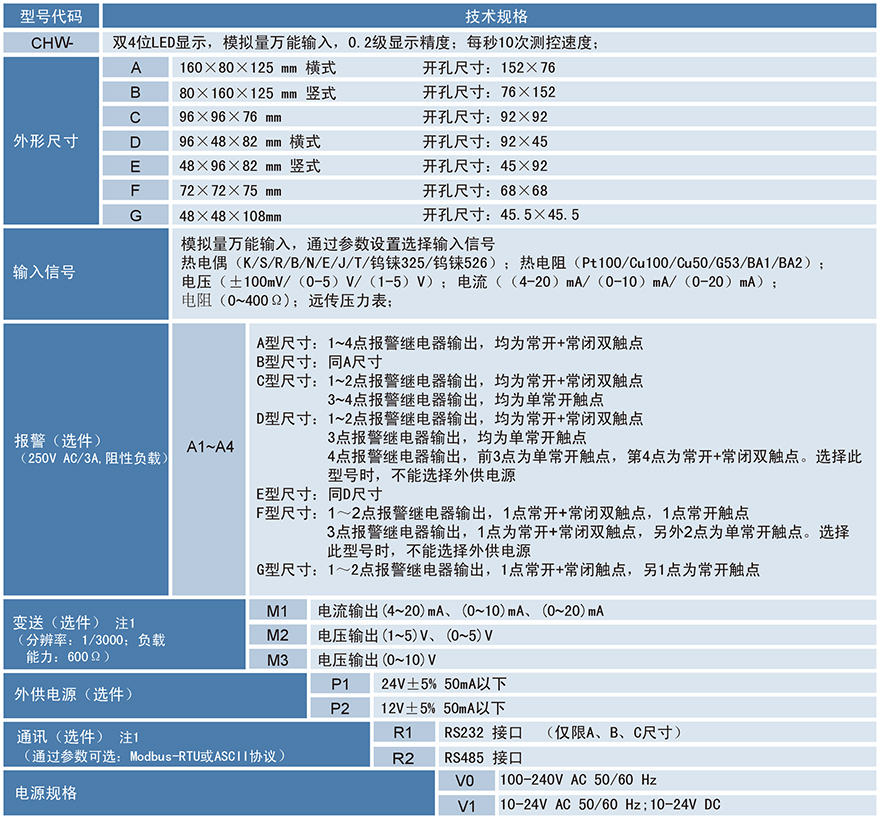

CHW萬能輸入型數顯表的選型代碼

注1：同時需要變送和通訊功能時：

   a）A、B、C尺寸支持同時選變送和通訊功能；

   b）D、E尺寸受端子數限制，同時選變送和通訊功能時不能有外供及第4報警；

   c）F尺寸受端子數限制，同時選變送和通訊功能時不能有外供及第3報警；

   d）G尺寸受端子數限制，同時選變送和通訊功能時不能有外供；

詳細產品選型樣冊請點擊下載 CHW萬能輸入數顯表.pdf

產品說明書請點擊下載CHW單通道數顯表使用說明書.pdf
