溫度巡檢儀的選型指南

巡檢儀的工作原理是順序巡回測量各輸入通道，測量的結果放在數據緩沖區，供顯示和通訊使用。

優點是可以最大限度減小測量裝置的尺寸，降低集成成本。

●巡檢儀的測量速度是每通道0.2秒（CHL系列熱電偶輸入通道是0.2秒，其它信號輸入通道是0.1秒，比其它系列要快一些）。例如16通道的，則3.2秒巡回1次，即對每個通道而言是每間隔3.2秒測量1次。

●當工作在定點方式時，采用輪回間隔測量方式，兼顧定點通道的快速測量及其它通道的正常檢測。

此時定點通道每0.4秒測量1次，其它通道的測量速度比非定點方式慢1倍。

●巡回顯示的間隔時間是獨立設置的，從0.5秒到10秒，顯示的數據來源于測量值緩沖區，與測量是非同步的。

●從通訊接口讀取的測量值來源于測量值緩沖區，與測量值是非同步的。

●報警處理是每測量1個通道處理1次，與測量是同步的。

●CHLC系列是經濟型，適用于8點或16點帶通訊的，并可萬能輸入。

●CHL系列是標準型，滿足絕大多數的應用需求，標配通訊接口。與PLC、HMI、工控機配合，實現高精度低成本的模擬量采集。

●CHL8是為8通道以?xún)?nèi)需要每通道獨立報警或獨立變送的需求而設計的，可替代8臺一般的單通道儀表。最大限度地減小測控裝置的尺寸

CHL溫度巡檢儀的基本性能

■8~80個輸入通道，鋁合金外殼，插撥式接線端子。

■0.2級精度，測控速度每通道0.1秒或0.2秒（熱電偶通道）。

■可輸入熱電阻，熱電偶，直流電流，電壓信號。

■2位通道號顯示，4位測量值顯示、顯示范圍-1999~9999。

■熱電阻顯示分辨力為0.1℃，熱電偶顯示分辨力可通過參數設置1℃或0.1℃。（各通道獨立設置）

■可設置使用的總通道數。也可以任意關閉暫時不關心的通道、使其不參與巡回顯示和報警比較。

■各通道獨立設定信號類型，量程。

■各通道獨立設定數字濾波時間常數，提高顯示穩定性。

■各通道獨立設定零點和滿度修正，提高系統測量精度。

■具備定點顯示功能，方便調校。

■具備參數復制功能，可快速進行參數設置，大大減小參數設置的工作量。

■標配通訊接口，可選擇RS232和RS485，ASCII協議或MODBUS-RTU協議

■可選配打印功能，可實現手動，定時，報警打印。

■報警功能

①每個通道有4個獨立設置的報警設定值及獨立的上限或下限報警方式。

②每個通道獨立的報警指示燈。

③4點報警輸出，2種可設置的報警輸出方式

【方式一：閃光報警器工作方式】

   第1點報警輸出：任何通道從非報警狀態進入報警狀態時閉合；自動延時恢復（確認）或面板按鍵恢復（確認）。

   第2點報警輸出：只要1個通道處于報警狀態時則閉合。

各通道的報警指示燈有3種狀態

①不亮：表示該通道處于非報警狀態

②閃爍：表示該通道從非報警狀態進入報警狀態，并且未自動延時確認或面板按鍵確認。

③亮：表示該通道處于報警狀態，且已確認。

【方式二：各通道的兩個報警設定點共用方式】

   第1點報警輸出：任何1個通道的第1報警設定點處于報警狀態即閉合。

   第2點報警輸出：任何2個通道的第2報警設定點處于報警狀態即閉合。

   第3點報警輸出：任何3個通道的第3報警設定點處于報警狀態即閉合。

   第4點報警輸出：任何4個通道的第4報警設定點處于報警狀態即閉合。

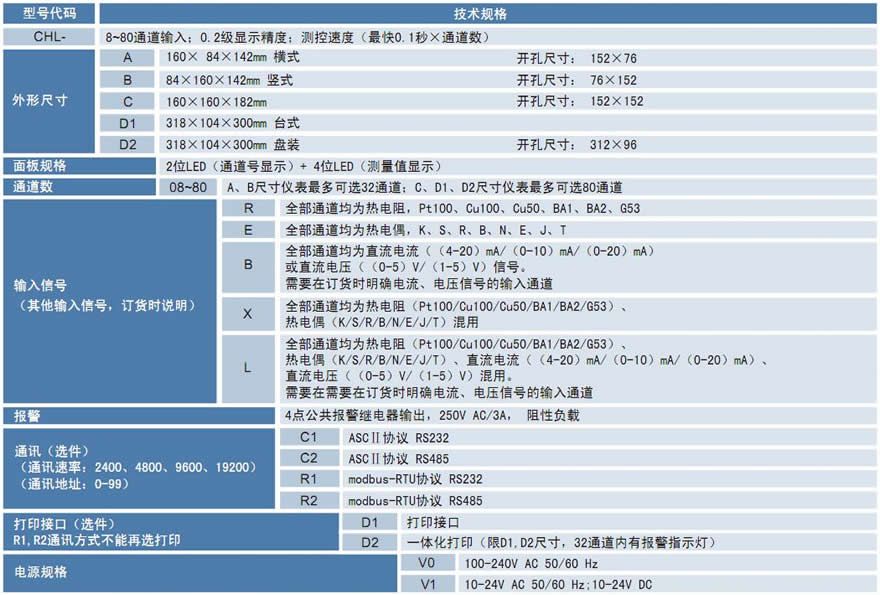

CHL溫度巡檢儀的選型代碼

詳細產品介紹請點擊下載 CHL溫度巡檢儀.pdf

產品說明書請點擊下載 CHL溫度巡檢儀使用說明書.pdf
