WHC360多功能電力儀表的概述

WHC360系列多功能電力儀表采用32位高性能微處理器，應用數字信號處理技術及先進SMT制造工藝，專為電力系統、工礦企業、智能樓宇、自動化設備等的電力監控和能耗管理需求而設計?？删_測量：三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、電網頻率，可進行雙向四象限有功電度、無功電度的能量累計。電表標配高速RS485通訊接口，采用Modbus-RTU通訊協議，可作為電力監控系統（SCADA）和能耗管理系統的前端元件，與各種PLC、工業控制計算機、 HMI和系統軟件進行組網，實現數據的遠程采集。

WHC360多功能電力儀表的應用領域

◆ 能源管理系統
◆ 配電自動化系統
◆ 智能建筑
◆ 變電站自動化系統
◆ 工廠自動化系統
◆ 智能型配電盤、開關柜

WHC360多功能電力儀表的功能介紹

◆ 高清晰寬視角大屏幕 LCD 加背光顯示，標識清楚、直觀；
◆ 可通過前面板按鍵現場設置電流、電壓互感器變比參數；
◆ 標配一路 RS485， Modbus-RTU 協議， 設備地址、波特率可通過前面板按鍵設置；
◆ 具有精度高、穩定性好、抗干擾能力強等優點；
◆ 所有測量數據均可通過按鍵快速、 輕松翻閱，需更改的參數的也可通過面板按鍵進行編程設置；
◆ 可適應高、 低壓三相系統，三相三線、 三相四線，可按需配置；
◆ 儀表采用柜面開孔安裝， 簡單快捷，無需其他輔助工具。

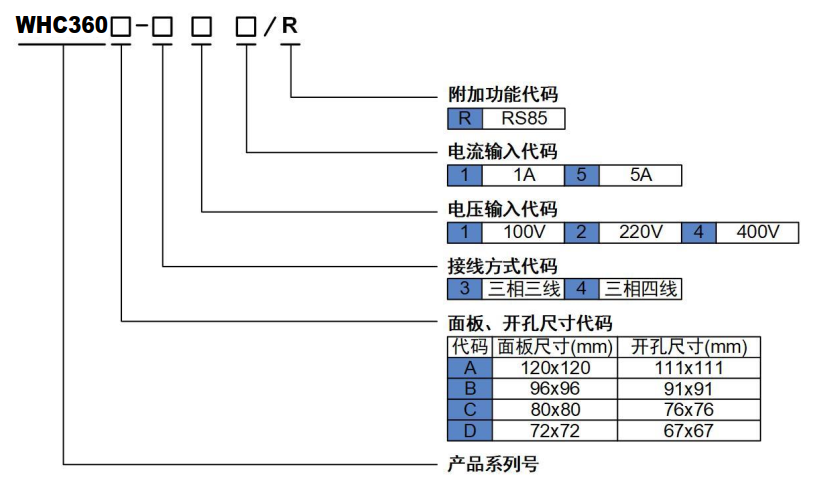

WHC360多功能電力儀表的選型

訂貨示例（詳細寫明所需型號、輸入信號變比、外形尺寸等相關內容）：

型號： WHC360B-345/R
輸入： 三相三線， 100/5Aac， 400Vac， 50Hz
顯示： LCD 顯示
輸出： RS485 Modbus-RTU 通訊
工作電源： AC220V
說明：此產品三相交流電流信號經過 100/5A 互感器接入， 電壓為三相三線 400Vac 直接接入， LCD 顯示電流、電壓、頻率、功率因數、有功功率、無功功率、 視在功率、有功電能、無功電能，輸出 RS485 Modbus-RTU 協議； 面板尺寸： 96*96mm； 輔助電源為 AC220V。

詳細產品介紹請點擊下載WHC360系列數顯電力儀表.pdf
