TH系列隔離配電器的概述

TH系列隔離配電器(一進一出，一進二出，一進三出，一進四出，二進二出)給現場的二線制、三線制變送器提供隔離的工作電源，同時將變送器產生的4-20mA信號隔離輸出。該產品需要獨立供電，電源、輸入、輸出三端隔離。

TH系列隔離配電器的特點

測量：直流電流（提供24V配電）

精度：≤±0.1％RO

隔離：輸入、輸出、電源三方完全隔離，抗干擾能力強

輸出：4~20mA、0~20mA、0~10V、1~5V、2~10V等

電源：DC24V或AC220V

TH系列隔離配電器支持底座插撥裝卸方便、二線制和四線制已經做成通用型，撥碼設計。

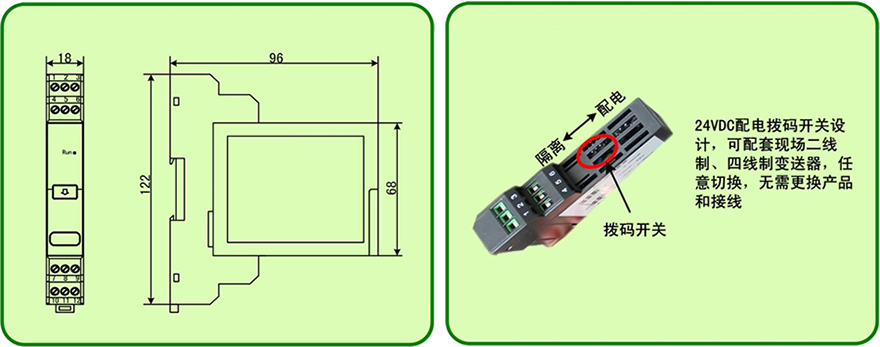

TH系列隔離配電器的外形尺寸

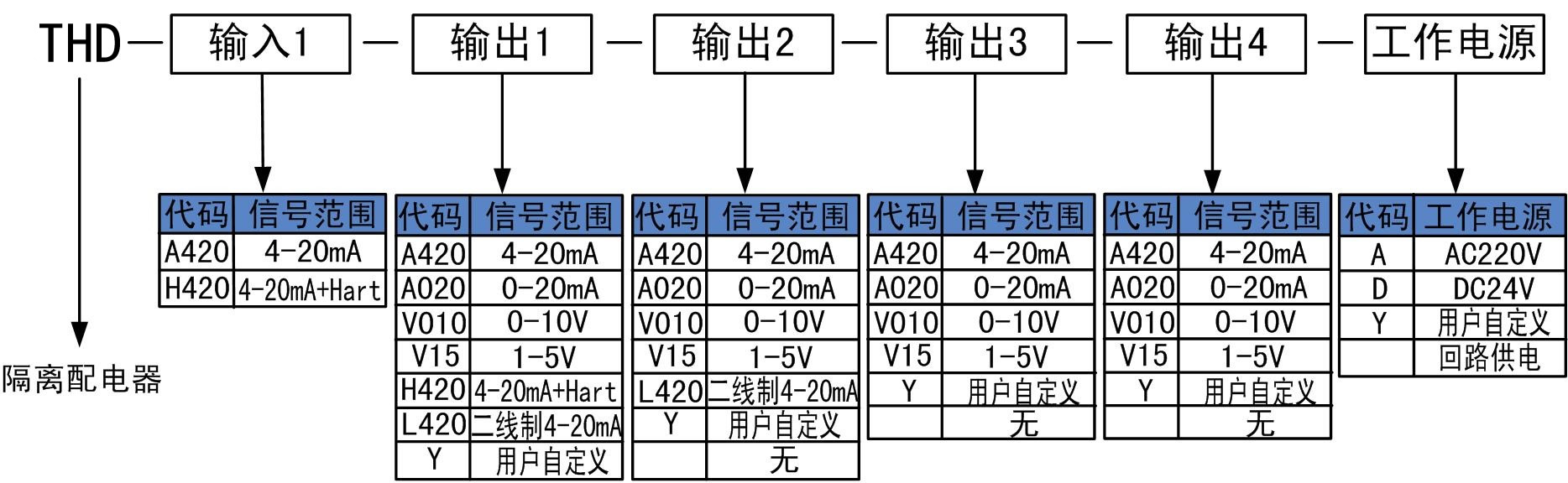

TH系列隔離配電器的選型代碼

常用規格實例

型號: THD-A420-A420-D

輸入: 4~20mAdc

輸出: 4~20mAdc

電源: DC24V

描述: 此產品為一進一出隔離配電器，輸入和輸出都為4-20mA，但配電器輸入端會給前端儀表提供饋電24V，電源為直流24V.

TH系列信號隔離器的安裝與拆卸

底座插板                                                   安裝與拆卸

詳細產品介紹請點擊下載 隔離配電器.pdf
