FPPF功率因數變送器能測量單、三相系統的功率因數，隔離變送輸出模擬信號，供遠程裝置，計算機，自動化控制系統作信息輸入，廣泛于電力系統。

測量：單相二線，三相三線，三相四線

輸入范圍：電流5Aac,1Aac;電壓150Vac,450Vac,600Vac

精度：±0.2%RO

輸出：0~10~20mAdc ,4~12~20mAdc，0~5~10Vdc, -10~0~+10Vdc等模擬量信號

工作電源：AC220V±10%或AC/DC24~265V

外型尺寸：112（L）×100（W）×70（H）mm

安裝方式：35mm標準導軌、底座螺釘安裝

FPPF功率因數變送器的技術條件

引用標準：GB/T 13850-1998（IEC688-1992）

長期穩定度：≤±0.2%/年，無累計誤差

溫度影響：≤100ppm/℃

響應時間：＜400ms

輸出紋波：＜0.4% (峰-峰值)

輸入功耗：電流＜0.2VA，電壓＜0.1VA

工作頻率：標稱頻率±10%

輸出負載：電流輸出 額定10V壓降 最大15V壓降（可選）電壓輸出 額定 2mA 最大 5mA輸出

輸出負載影響：＜0.1% （額定負載范圍內）

輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒，電壓最大2倍連續

電壓試驗：輸入/輸出/電源與外殼之間 2kV AC 1min   IEC688

沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

校正幅度：滿度最小±3%，零點最小±1%

磁場影響：0.4kA/m 磁場強度變化＜0.05%

工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

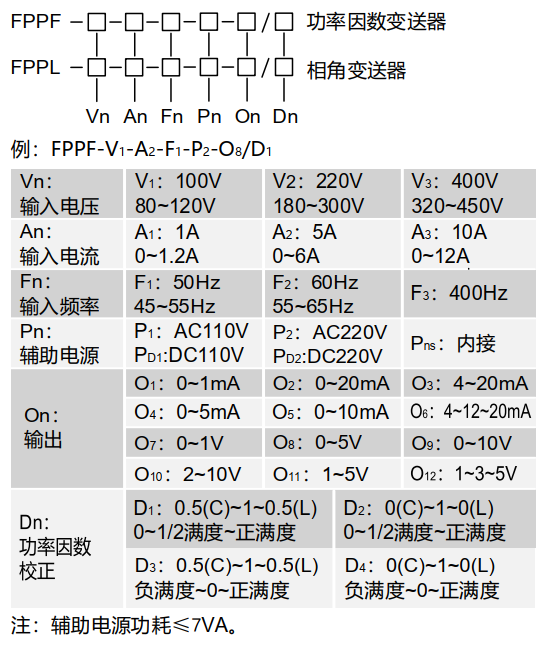

FPPF功率因數變送器的選型代碼

常用規格實例

型號: FPPF-V1-A2-F1-P2-O6/D1

精度: ±0.2%

輸入: 3P3W, 5Aac,100Vac, 50Hz

輸出: 4~12~20mAdc (-0.5C~1~0.5L)

電源: AC220V

描述: 此型號為三相三線功率因數變送器，5Aac 電流互感器（CT）變比電流信號，100Vac電壓互感器（PT）變比電壓信號輸入，輸出4~12~20mAdc,對應功率因數值-0.5C~1~0.5L,工作電源AC220V
